Komplektalajaamad
ES-CAV ja ES-OSM tehasetootelised komplektalajaamad on toodetud ja testitud vastavalt standardi IEC 62271-202:2014 nõuetele. ES-CAV betoonist kestaga komplektalajaama on võimalik paigaldada erinevaid keskpinge ringtoite ja sekundaarjaotusseadmeid, samuti erineva konfiguratsioonidega madalpinge jaotusseadmeid ning keskpinge mõõtekambreid. ES-OSM metallist kestaga komplektalajaama on võimalik paigaldada erinevaid keskpinge ringtoite jaotusseadmeid, samuti erineva konfiguratsiooniga ES-SLV seeria madalpinge jaotusseadmeid.
Kasutusvaldkonnad
Põhilised kasutusvaldkonnad on jaotusvõrgud, tööstussektor, ehitussektor, infrastruktuur ja taastuvenergeetika.
Paigaldus
Komplektalajaamad paigaldada vastavalt tootega kaasas olevale paigaldusjuhendile. Betoonist kestaga ES-CAV komplektalajaamad on ühes tükis koos katusega tõstetavad. Korpus on väliperimeetri osas tõsteaasadega varustatud. Kaablikelder/vundament on toodetud betoonist ning on eraldi transporditav, mis omakorda võimaldab eelnevat kaablite ettevalmistust objektil. Metallist kestaga ES-OSM komplektalajaam on tõstetav ja paigaldatav koos betoonvundamendiga. Traforuumi katus on eraldi teisaldatav.

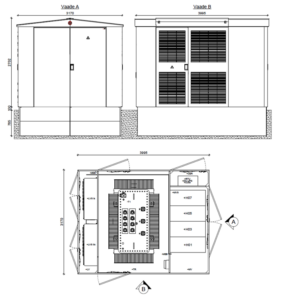

Väljast teenindatav metallist kestaga komplektalajaam
ES-OSM63
- Väljast teenindatav
- Trafod kuni 6300kVA
- Primaarpoole nimipinge kuni 36 kV
- MP nimivool kuni 2×2500 A
- Korpuse kaitseaste IP23D
- Loomulik- või sundventilatsioon
| Tootekood | ES-OSM16-63 |
| Teenindusviis | Väljast teenindatav |
| Alajaama üldine pikkus sein/katus | 3995/4084 mm |
| Alajaama üldine laius sein/katus | 3170/2349 mm |
| Alajaama kõrgus sees/väljast | 3140/3588 mm (koos vundamendiga) |
| Trafo sektsiooni mõõtmed | 2100x2850x3140mm |
| Alajaama korpuse mass trafota | ~9500 kg |
| Seadmete mass | Sõltub paigaldatavatest seadmetest |
| Max. nimivõimsus1600 kVA | 6300 kVA |
| Primaarpoole nimipinge | kuni 36 kV |
| MP nimipinge | kuni 800 V |
| MP nimivool | kuni 2×2500 A |
| Korpuse IP-kaitseaste | IP23D |
| Ventilatsioon | Loomulik- või sundventilatsioon |
| Standardvärvid | Seinad RAL7035, katus RAL7035 |
| Ümbritseva õhu temperatuur | -25…+40 C |
| Vastavus standardile | IEC 62271-202:2014 |

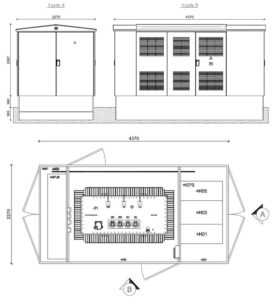

Väljast teenindatav metallist kestaga komplektalajaam
ES-OSM16-32
- Väljast teenindatav
- Trafod kuni 3200kVA
- Primaarpoole nimipinge kuni 36 kV
- MP nimivool kuni 2500 A
- Korpuse kaitseaste IP23D
- Loomulik- või sundventilatsioon
| Tootekood | ES-OSM16-32 |
| Teenindusviis | Väljast teenindatav |
| Alajaama üldine pikkus sein/katus | 4370/4458 mm |
| Alajaama üldine laius sein/katus | 2270/2349 mm |
| Alajaama kõrgus sees/väljast | 2489-2792 mm (koos vundamendiga) |
| Alajaama korpuse mass trafota | ~4400 kg |
| Seadmete mass | Sõltub paigaldatavatest seadmetest |
| Max. nimivõimsus1600 kVA | 3200 kVA |
| Primaarpoole nimipinge | kuni 36 kV |
| MP nimipinge | kuni 800 V |
| MP nimivool | kuni 2500 A |
| Korpuse IP-kaitseaste | IP23D |
| Ventilatsioon | Loomulik- või sundventilatsioon |
| Standardvärvid | Seinad RAL7035, katus RAL7035 |
| Ümbritseva õhu temperatuur | -25…+40 C |
| Vastavus standardile | IEC 62271-202:2014 |

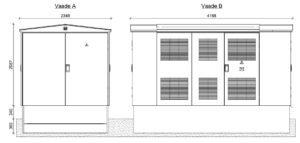

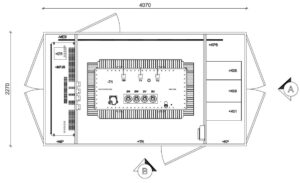

Väljast teenindatav metallist kestaga komplektalajaam
ES-OSM16-25(32)
- Väljast teenindatav
- Trafod kuni 3200kVA
- Primaarpoole nimipinge kuni 24 kV
- MP nimivool kuni 2500 A
- Korpuse kaitseaste IP23D
- Loomulik- või sundventilatsioon
| Tootekood | ES-OSM16-25(32) |
| Teenindusviis | Väljast teenindatav |
| Alajaama üldine pikkus sein/katus | 4070/4158 mm |
| Alajaama üldine laius sein/katus | 2270/2349 mm |
| Alajaama kõrgus sees/väljast | 2489/2792 mm (koos vundamendiga) |
| Alajaama korpuse mass trafota | ~3500 kg |
| Seadmete mass | Sõltub paigaldatavatest seadmetest |
| Max. nimivõimsus1600 kVA | 3200 kVA |
| Primaarpoole nimipinge | kuni 24 kV |
| MP nimipinge | kuni 800 V |
| MP nimivool | kuni 2500 A |
| Korpuse IP-kaitseaste | IP23D |
| Ventilatsioon | Loomulik- või sundventilatsioon |
| Standardvärvid | Seinad RAL7035, katus RAL7035 |
| Ümbritseva õhu temperatuur | -25…+40 C |
| Vastavus standardile | IEC 62271-202:2014 |

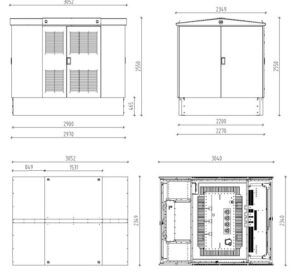

Väljast teenindatav metallist kestaga komplektalajaam
ES-OSM1600
- Väljast teenindatav
- Trafo kuni 1600 kVA
- Primaarpoole nimipinge kuni 24 kV
- MP nimivool kuni 2500 A
- Korpuse kaitseaste IP23D
- Loomulik- või sundventilatsioon
| Tootekood | ES-OSM1600 |
| Teenindusviis | Väljast teenindatav |
| Alajaama üldine pikkus sein/katus | 2970/3052 mm |
| Alajaama üldine laius sein/katus | 2270/2349 mm |
| Alajaama kõrgus sees/väljast | 2550 mm (koos vundamendiga) |
| Alajaama korpuse mass trafota | ~2800 kg |
| Seadmete mass | Sõltub paigaldatavatest seadmetest |
| Max. nimivõimsus1600 kVA | 1600 kVA |
| Primaarpoole nimipinge | kuni 24 kV |
| MP nimipinge | kuni 690 V |
| MP nimivool | kuni 2500 A |
| Korpuse IP-kaitseaste | IP23D |
| Ventilatsioon | Loomulik- või sundventilatsioon |
| Standardvärvid | Seinad RAL7035, katus RAL7035 |
| Ümbritseva õhu temperatuur | -25…+40 C |
| Vastavus standardile | IEC 62271-202:2014 |

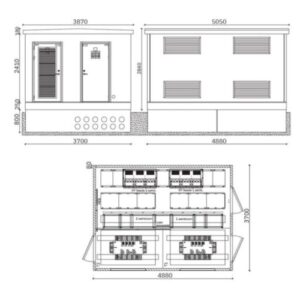

Seest teenindatav betoonist kestaga komplektalajaam
ES-CAV2x243728W2
- Seest teenindatav
- Trafod kuni 2×1600 kVA
- Primaarpoole nimipinge kuni 24 kV
- MP nimivool kuni 2500 A
- Korpuse kaitseaste IP23D
- Loomulik- või sundventilatsioon
| Tootekood | ES-CAV2x243728W2 |
| Teenindusviis | Seest teenindatav |
| Alajaama üldine pikkus sein/katus | 4880/5050 mm |
| Alajaama üldine laius sein/katus | 3700/3870 mm |
| Alajaama kõrgus sees/väljast | 2460/2840 mm |
| Alajaama katuse mass | 5200 kg |
| Alajaama korpuse mass | 12040 kg |
| Seadmete mass | Sõltub paigaldatavatest seadmetest |
| Mass kokku kaablikeldriteta | ~22000 kg |
| Kaablikelder 1 tk mass | 9900 kg |
| Max. nimivõimsus1600 kVA | 2×1600 kVA |
| Primaarpoole nimipinge | kuni 24 kV |
| MP nimipinge | kuni 690 V |
| MP nimivool | kuni 2500 A |
| Korpuse IP-kaitseaste | IP23D |
| Ventilatsioon | Loomulik- või sundventilatsioon |
| Standardvärvid | Seinad RAL7035, katus RAL7035 |
| Ümbritseva õhu temperatuur | -25…+40 C |
| Vastavus standardile | IEC 62271-202:2014 |

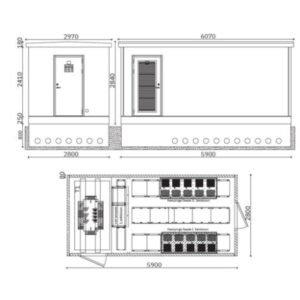

Seest teenindatav betoonist kestaga komplektalajaam
ES-CAV285928W1
Tehniline informatsioon:
- Seest teenindatav
- Trafo kuni 1600 kVA
- Primaarpoole nimipinge kuni 24 kV
- MP nimivool kuni 2500 A
- Korpuse kaitseaste IP23D
- Loomulik- või sundventilatsioon
| Tootekood | ES-CAV285928W1 |
| Teenindusviis | Seest teenindatav |
| Alajaama üldine pikkus sein/katus | 5900/6070 mm |
| Alajaama üldine laius sein/katus | 2800/2970 mm |
| Alajaama kõrgus sees/väljast | 2460/2840 mm |
| Alajaama katuse mass | 4800 kg |
| Alajaama korpuse mass | 12060 kg |
| Seadmete mass | Sõltub paigaldatavatest seadmetest |
| Mass kokku kaablikeldriteta | ~170500 kg |
| Kaablikelder 1 tk mass | 7930 kg |
| Max. nimivõimsus1600 kVA | 1600 kVA |
| Primaarpoole nimipinge | kuni 24 kV |
| MP nimipinge | kuni 690 V |
| MP nimivool | kuni 2500 A |
| Korpuse IP-kaitseaste | IP23D |
| Ventilatsioon | Loomulik- või sundventilatsioon |
| Standardvärvid | Seinad RAL7035, katus RAL7035 |
| Ümbritseva õhu temperatuur | -25…+40 C |
| Vastavus standardile | IEC 62271-202:2014 |

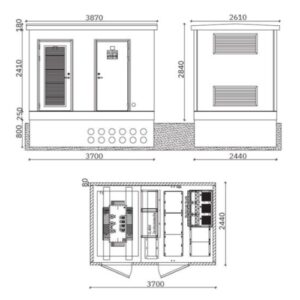

Seest teenindatav betoonist kestaga komplektalajaam
ES-CAV2x243728W
- Seest teenindatav
- Trafod kuni 1600 kVA
- Primaarpoole nimipinge kuni 24 kV
- MP nimivool kuni 2500 A
- Korpuse kaitseaste IP23D
- Loomulik- või sundventilatsioon
| Tootekood | ES-CAV243728W1 |
| Teenindusviis | Seest teenindatav |
| Alajaama üldine pikkus sein/katus | 2440/2610 mm |
| Alajaama üldine laius sein/katus | 3700/3870 mm |
| Alajaama kõrgus sees/väljast | 2460/2840 mm |
| Alajaama katuse mass | 2800 kg |
| Alajaama korpuse mass | 7230 kg |
| Seadmete mass | Sõltub paigaldatavatest seadmetest |
| Mass kokku kaablikeldriteta | ~12000 kg |
| Kaablikelder 1 tk mass | 4950 kg |
| Max. nimivõimsus1600 kVA | 1600 kVA |
| Primaarpoole nimipinge | kuni 24 kV |
| MP nimipinge | kuni 690 V |
| MP nimivool | kuni 2500 A |
| Korpuse IP-kaitseaste | IP23D |
| Ventilatsioon | Loomulik- või sundventilatsioon |
| Standardvärvid | Seinad RAL7035, katus RAL7035 |
| Ümbritseva õhu temperatuur | -25…+40 C |
| Vastavus standardile | IEC 62271-202:2014 |
